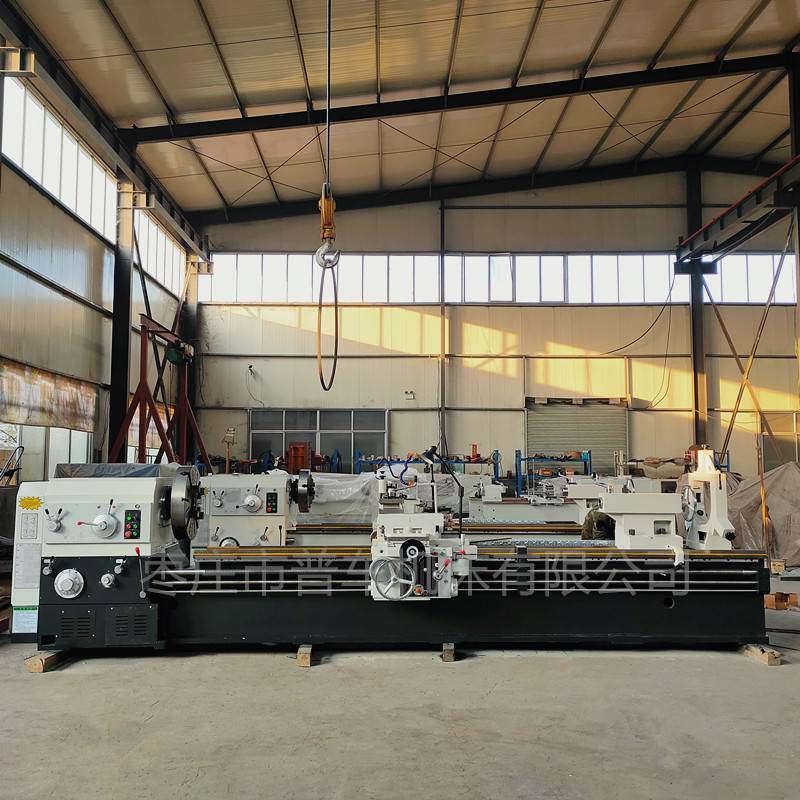

车床参数:
项目 | 单位 | C6180 |
床身回转直径 | Mm | 800 |
刀架回转直径 | Mm | 520 |
工件长度 | mm | 1500 |
车削长度 | mm | 1500 |
主轴内孔直径 | mm | Φ105 |
主轴孔前端锥度 |
| 公制120# |
锥度 |
| 莫氏5号 |
转速级数范围种 | r/min | 18、7.5-1000 |
纵横向进给量种数 |
| 各64 |
床鞍快速移动 | mm/min | 4000 |
下刀架横向行程 | Mm | 390 |
上刀架行程 | Mm | 200 |
尾座套筒直径 | Mm | Φ100 |
尾座套筒行程 | Mm | 250 |
尾座套筒锥孔 |
| 莫氏5号 |
主电机功率 | Kw | 11 |
快速电机功率 | Kw | 1.1 |
床身导轨宽度 | Mm | 600 |
床身长度 | Mm | 1000/1500/2000/3000 |
机床轮廓尺寸 | Mm | 3660*1400*1575 |
机床重量 | Kg | 5000 |
- 1.床身采用大宽度侧壁双筋板、内前板采用箱形和斜筋组合结构,整体刚度比单壁门形筋结构提高三分之一。
2.操纵集中,溜板设有快移机构,用单手柄形象化操纵;主轴正反转转换及刹车采用液压控制。
3.车床结构刚度与传动刚度均较高,精度稳定,并能进行强力切削。
4、床身导轨下滑面采用TSF耐磨镶层结构,运动轻便灵活,寿命长;润滑系统为箱外循环,提高了加工精度。5、主轴孔大,可通过4"棒料;尾座装有刻度盘和刻线用直观;机床外形整齐美观,易于擦拭和维护
