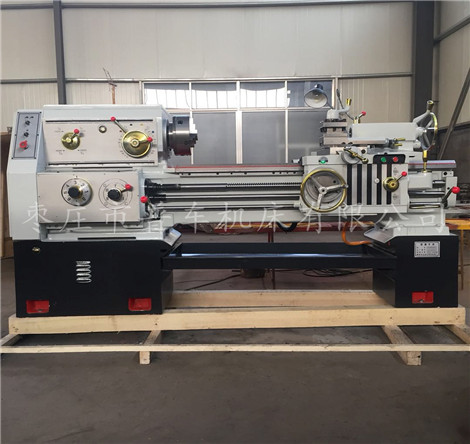

模数和径节螺纹，并能进行钻孔和拉 油槽等工作，是通用性非常强的卧式车床，广泛适用于各种轴类和盘类零件的批量加工。
2.该系列车床床身宽于一般车床，导轨宽度400mm具有较高的刚度，导轨面经中频淬火，
经久耐磨。主电机摩擦离合传动结构， 扭矩大，不易打齿轮。
3.机床操作灵便集中，溜板设有快移机构。采用单手柄形象化操作，宜人性好。
4.机床结构刚度与传动刚度均高于一般车床，功率利用率高，适于强力切削。
5.机床出厂前严格按照检验程序对机床进行检验，并做强力切削试验，
保证机床具有良好的的精度稳定性和加工的可靠性。
|
项目 |
单位 |
规格 |
|
床身上最大回转直径 |
mm |
500 |
|
最大工件长度（二顶尖间距离） |
mm |
2000 |
|
最大车削长度(最大加工长度) |
mm |
1900 |
|
刀架上回转直径 |
mm |
300 |
|
主轴中心至床身平面导轨距离 |
mm |
250 |
|
主轴通孔直径 |
mm |
52 |
|
主轴孔前端锥度 |
莫氏 |
莫氏圆锥6号 |
|
主轴头形式 |
- |
A6 |
|
主轴转速级数 |
- |
正转24；反转12 |
|
主轴转速范围 |
r/min |
正转11-1600(50HZ),12-1680(60HZ); 反转14-1580(50HZ), 16.8-1896(60HZ) |
|
纵向进给范围种类 |
- |
64 |
|
纵向进给范围-标准进给 |
mm/r |
0.08-1.59 |
|
纵向进给范围-小进给 |
- |
0.028-0.054 |
|
纵向进给范围-加大进给 |
- |
1.71-6.33 |
|
横向进给范围种类 |
- |
64 |
|
横向进给范围-标准进给 |
mm/r |
0.04-0.79 |
|
横向进给范围-小进给 |
- |
0.014-0.027 |
|
横向进给范围-加大进给 |
- |
0.86-3.16 |
|
刀架纵向的快移速度 |
m/min |
4 |
|
刀架横向的快移速度 |
m/min |
2 |
|
上/下刀架最大行程（小刀架移动行程/横刀架行程） |
mm |
140/320 |
|
刀架转盘回转角度 |
- |
±90° |
|
刀杆截面尺寸(四方刀架刀杆截面) |
mm |
25×25 |
|
主轴中心线至刀具支承面距离 |
mm |
26 |
|
床尾主轴直径（尾座套筒直径） |
mm |
75 |
|
床尾主轴孔锥度(尾座套筒锥孔锥度) |
- |
莫氏圆锥5号 |
|
床尾主轴最大行程 |
mm |
150 |
|
机床丝杠螺距 |
mm |
12 |
|
加工公制螺纹范围及种数 |
mm |
44种；1-192 |
|
加工英制螺纹范围及种数 |
牙/寸（tpi） |
21种；2-24 |
|
加工模数螺纹范围及种数 |
mm |
39种；0.25-48 |
|
加工径节螺纹范围及种数 |
DP |
37种；1-96 |
|
床身导轨宽度(导轨跨度) |
mm |
400 |
|
床身导轨硬度 |
RC |
RC52 |
|
主电机功率 |
kW |
7.5 |
|
机床轮廓尺寸（长×宽×高） |
mm |
3668×1037×1312 |
|
机床包装尺寸（长×宽×高） |
mm |
3850×1520×2010 |
|
加工精度 |
- |
IT7 |
